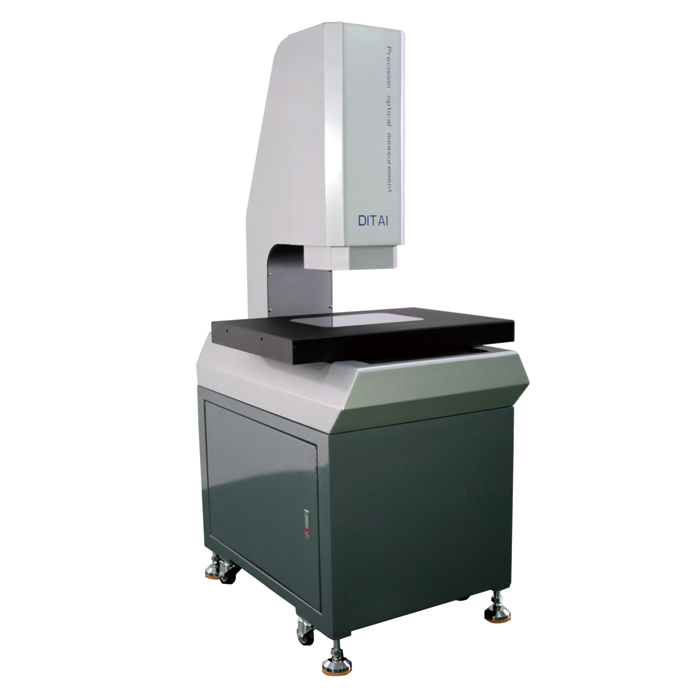

影像測量儀是集光、機、電、電子計算機圖象技術性于一體的新式高精密、新科技檢測儀器，廣泛運用于磨具、螺釘、金屬材料、零配件、硫化橡膠、PCB板、彈黃、五金、電子器件、塑膠等行業。

影像測量儀在應用中非常容易碰到什么常見故障呢？怎么解決常見故障？如何維護保養影像測量儀，進而降低儀器設備常見故障呢？

一、影像測量儀常見問題

影像儀常見問題分成升降機傳動系統常見故障、操作臺常見故障、投射屏常見故障、投射顯像常見故障、影象顯像常見故障、電氣設備常見故障、電子器件常見故障及其精密度常見故障等。

1、升降機傳動系統常見故障

普遍的有升降機有響聲、沒法升高,降低、降低有跌落感,跳躍、傳動系統時光回空隙大、調整不傳動系統、投射屏框松脫等。

2、操作臺常見故障

一般非常容易出現主桿高轉速、主桿傳動系統有跳躍、摩擦傳動系統時不如意、操作臺健身運動有聲響、操作臺健身運動有卡滯狀況等。處理常見故障時，要找到常見故障緣故，再對癥治療?？烧{(diào)節彈黃的螺釘緊松、拆換滾動軸承、新打油、加潤滑脂、拆換主桿、調整或拆換主桿支撐架等方法來處理。

3、投射屏常見故障

轉動有響聲時，可清除端表面的殘渣（如銹跡），換新精準定位滾動軸承等。轉動時摩擦力大，可松掉卡緊螺釘，或換摩擦轉。轉動時不勻稱時，能換新百度云資源座、摩擦輪、摩擦軸榫等。投射屏轉動不記數時，可擰緊視角摩擦機械設備，電焊焊接好電源線，接好接燈線等。

4、投射顯像常見故障

顯像模糊不清、顯像有陰影、影象有黑色斑、顯像比照光源暗等，能夠 對物鏡、投射屏、操作臺夾層玻璃、聚光鏡、后視鏡等開展清理。對鎢絲開展調整或拆換，假如電燈泡電源電壓過低，則改裝總電源穩壓器。

5、影象顯像常見故障

顯示信息死機時可查詢電源插頭是不是接好，電源電壓等，插下去顯示屏電源線，若有零件毀壞則必須拆換顯示屏或是十字線發生器。當物鏡變倍時十字線與描準時偏位大時，重調鎖鏡筒的小螺絲釘，或是換鏡筒。當出現被測工作中的某一邊有暗黑時，可調整監控攝像頭或是夾層玻璃四個角上的螺釘，放正產品工件。

6、電氣設備常見故障

常見問題有電燈泡沒亮、軸流式風機不旋轉、易燒電燈泡、易燒保險管、變電器超溫，毀壞等。

7、電子器件常見故障

如電源箱按鍵失靈，可系統軟件總清、換新補水面膜；如軸不記數，能換組合軸承或OP板或全部尺、再次接一下電源線、換主機板等。如數碼顯示管缺筆畫，則需拆換或檢修。

8、精密度常見故障

包含X、Y軸精密度禁止、兩座標測量精度差、視角示值誤差大、不一樣平面圖數據誤差大等。解決該類常見故障，要留意校準和調節。

假如想讓影像測量儀少產生常見故障，就需要重視平常對儀器設備開展維護保養。儀器設備儲放自然環境非常關鍵，應放到清理干躁的屋子里，防止電子光學零件表層長霉、金屬材料零件銹蝕、浮塵臟物脫落等。

二、辦公環境

1、避振

假如影像測量儀遭受附加的周邊震動，測量精度可能減少。當頻率低于10Hz時，周邊震動的震幅不應該超出2μm（峰-峰誤差）；當頻率在10Hz到50Hz中間時，則瞬時速度不可超出0.3Gal。假如震動超出這種限定，應當選用防震對策（比如安裝震動液壓阻尼器）。

2、潔凈

影像測量儀組成部件務必確保無塵土。盡管防塵套對影像測量儀有一定的安全防護功效，但檢測儀仍應按時清理。

3、開關電源

應用90～264VAC，47-63Hz，10Amp下的平穩開關電源，以保證儀器設備一切正常運作。

4、溫度

工作溫度盡可能維持在20℃±1℃。請不要在較高或稍低溫度下調節設備精密度。不然，沒法保證本檢測儀在20℃時的精密度。

5、環境濕度

環境濕度對測量精度沒有立即的不好危害。殊不知，高環境濕度會使機械設備表層銹蝕，阻攔光滑的徑向挪動。因而提議空氣相對濕度維持在30%至80%中間。

6、陽光照射

影像測量儀不可以置放在強光照、或太陽直射的陽光照射自然環境下，不然可能巨大危害檢測儀的測量精度。

三、構件的維護保養

1、精確測量服務平臺

在裝卸搬運工件時請非常小心玻璃服務平臺，有時候精確測量服務平臺會粘附水汽及焊接煙塵層，請應用清潔液消除污漬。

2、外殼機殼

不工作中時，要以防塵套遮蓋。一旦外殼機殼遭環境污染時，要以薄布擦洗。由于外殼機殼遭環境污染時，盡管并不會立即危害測量精度，但環境污染仍將會外擴散至線性導軌或服務平臺等對測量精度有影響的外殼其他部分。
